O Refratômetro e o Espectrofotômetro são instrumentos ópticos, mas aplicados a fenômenos distintos: refração e absorção. O refratômetro funciona medindo o índice de refração de uma substância, enquanto o espectrofotômetro mede a absorção de luz em diferentes comprimentos de onda para determinar concentrações e identificar compostos.

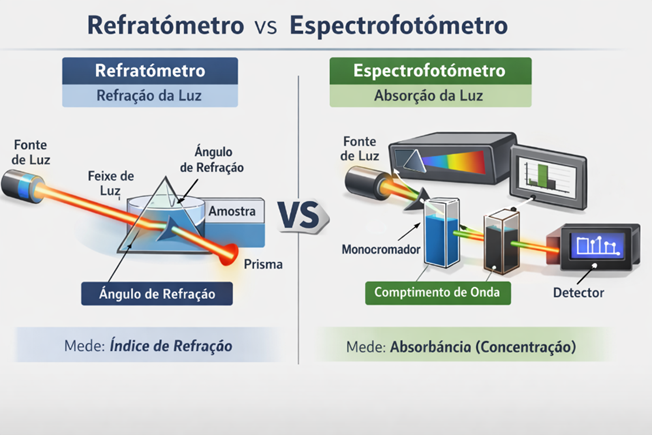

No lado esquerdo, você vê como o refratômetro mede o índice de refração pela mudança de direção da luz ao atravessar a amostra. No lado direito, o espectrofotômetro seleciona um comprimento de onda específico e mede a absorbância, que se relaciona diretamente com a concentração da substância.
Refratômetro: princípio de funcionamento
Baseia-se na refração da luz, ou seja, na mudança de direção que ocorre quando a luz passa de um meio para outro com densidade diferente. Cada substância possui um índice de refração característico, que depende da composição e da concentração.
• Como funciona:
1. Um feixe de luz é direcionado para atravessar a amostra.
2. O aparelho mede o ângulo de refração em relação ao ângulo de incidência.
3. Esse valor é convertido em índice de refração, que pode ser correlacionado com parâmetros como pureza, concentração de soluções (ex.: açúcar em líquidos), ou identificação de substâncias.
• Aplicações comuns:
o Indústria alimentícia (medição de teor de açúcar em sucos e vinhos – escala Brix).
o Controle de qualidade em óleos, combustíveis e produtos químicos.
o Identificação de gemas e minerais.
Espectrofotômetro: princípio de funcionamento
Fundamentado na Lei de Beer-Lambert, que afirma que a absorbância da luz por uma solução é proporcional à sua concentração. Mede a intensidade da luz antes e depois de atravessar a amostra, em um comprimento de onda específico.
• Como funciona:
1. Fonte de luz (lâmpada de deutério para UV ou tungstênio para visível) emite radiação.
2. Um monocromador (prisma ou rede de difração) seleciona o comprimento de onda desejado.
3. A luz atravessa a amostra contida em uma cubeta.
4. O detector mede a intensidade da luz transmitida.
5. O sistema calcula a absorbância e gera um espectro.
• Aplicações comuns:
o Determinação de concentração de soluções químicas e biológicas.
o Identificação de compostos por seus espectros característicos.
o Análises clínicas (ex.: dosagem de proteínas, enzimas, glicose).
o Indústria farmacêutica e ambiental.
Diferenças práticas de uso
| Critério | Refratômetro | Espectrofotômetro |
| Tipo de análise | Física (refração da luz) | Química (absorção da luz) |
| O que mede | Índice de refração | Absorbância e concentração |
| Natureza da amostra | Líquidos transparentes ou homogêneos | Soluções coloridas ou que absorvem luz |
| Tempo de análise | Muito rápido (segundos) | Rápido, mas requer calibração |
| Precisão | Boa para controle de qualidade | Alta, ideal para análises quantitativas |
| Exemplo de aplicação | Teor de açúcar em sucos, pureza de óleos | Concentração de proteínas, corantes, metais |
| Custo e complexidade | Mais simples e barato | Mais caro e requer calibração frequente |
Em resumo: o refratômetro é mais simples e direto, usado para medir propriedades ópticas ligadas à refração, enquanto o espectrofotômetro é mais versátil e preciso, permitindo análises quantitativas e qualitativas de substâncias pela absorção da luz.
Fontes de incerteza em calibrações de Refratômetros e Espectrofotômetros:
As principais fontes de incerteza em calibrações de refratômetros e espectrofotômetros envolvem fatores ligados ao instrumento, ao padrão de referência, ao operador e às condições ambientais. Esses elementos afetam diretamente a confiabilidade dos resultados e devem ser cuidadosamente avaliados em relatórios de calibração.

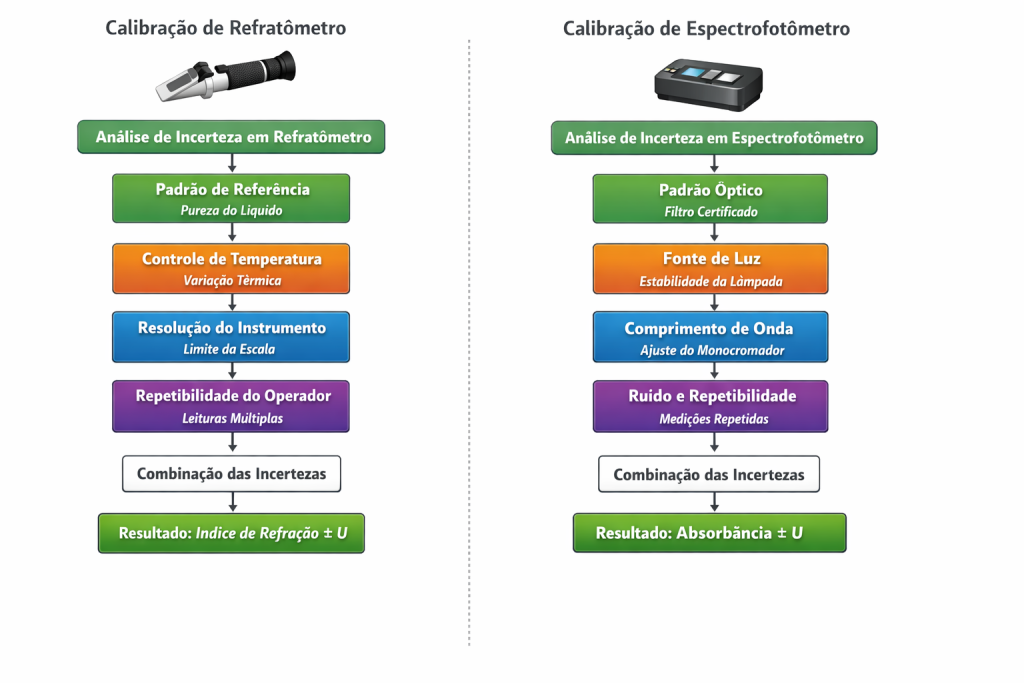

Fluxograma visual mostrando o caminho de avaliação das incertezas para cada instrumento.
🔍 Fontes de Incerteza em Refratômetros
• Padrões de referência: líquidos com índice de refração conhecido podem apresentar variações devido à pureza ou temperatura.
• Temperatura: o índice de refração é altamente dependente da temperatura; pequenas flutuações geram desvios significativos.
• Resolução do instrumento: limitações na escala de leitura ou na sensibilidade óptica.
• Repetibilidade do operador: diferenças na interpretação da linha de sombra ou do ponto de leitura.
• Estabilidade do instrumento: desgaste de prismas, alinhamento óptico e envelhecimento de componentes.
• Calibração prévia dos padrões: incertezas herdadas da calibração dos materiais de referência utilizados.
🔍 Fontes de Incerteza em Espectrofotômetros
• Fonte de radiação: instabilidade da lâmpada ou variação na intensidade da luz.
• Comprimento de onda: imprecisão no ajuste ou deriva do sistema de monocromador.
• Ruído eletrônico: flutuações nos detectores fotométricos.
• Transmissão de filtros ópticos: incertezas associadas aos padrões usados para calibração.
• Condições ambientais: temperatura, umidade e vibração podem alterar medições.
• Preparação da amostra: homogeneidade, bolhas ou impurezas afetam a absorbância.
• Repetibilidade do operador: variações na manipulação das cubetas e posicionamento.
📊 Comparação de Fontes de Incerteza
| Categoria | Refratômetro (dominante) | Espectrofotômetro (dominante) |
| Padrão de referência | Pureza e rastreabilidade dos líquidos padrão (grande impacto) | Filtros ópticos certificados (impacto alto) |
| Temperatura | Muito sensível: variação de 0,5 °C já altera significativamente o índice de refração | Menos crítico, mas pode afetar estabilidade da fonte de luz |
| Resolução do instrumento | Limite da escala de leitura (moderado) | Resolução em absorbância (baixo a moderado) |
| Estabilidade da fonte de luz | Pouco relevante (não há fonte luminosa ativa em refratômetros simples) | Muito relevante: deriva da lâmpada ou LED afeta absorbância |
| Comprimento de onda | Não aplicável (medição direta de refração) | Crítico: erro de ±1 nm pode alterar absorbância perceptivelmente |
| Repetibilidade do operador | Interpretação da linha de sombra ou posicionamento da amostra (moderado a alto) | Posicionamento da cubeta e preparo da amostra (moderado) |
| Ruído eletrônico | Irrelevante em refratômetros analógicos, baixo em digitais | Relevante: detectores fotométricos introduzem ruído |
| Ambiente | Temperatura e vibração são críticos | Temperatura e umidade afetam estabilidade da leitura |
📊 Fatores Comuns a Ambos
| Categoria | Exemplos de Incerteza |
| Instrumento | Estabilidade, resolução, deriva |
| Padrão de referência | Pureza, calibração prévia, rastreabilidade |
| Operador | Interpretação da leitura, repetibilidade |
| Ambiente | Temperatura, umidade, vibração |
| Erro sistemático | Desalinhamento óptico, deriva de fonte de luz |
| Erro aleatório | Ruído eletrônico, variações de leitura |
⚠️ Pontos Críticos
• Temperatura é a variável mais sensível tanto em refratômetros quanto em espectrofotômetros. Um controle inadequado pode ser a maior fonte de incerteza.
• Rastreabilidade dos padrões de referência é essencial para garantir confiabilidade metrológica.
• Operador treinado reduz significativamente erros de leitura e manipulação.
• Refratômetro: a temperatura é a maior fonte de incerteza, seguida da qualidade dos padrões de referência.
• Espectrofotômetro: a calibração dos filtros e o comprimento de onda são os fatores dominantes, junto com a estabilidade da fonte de luz.
👉 Em resumo:
Refratômetros exigem controle térmico rigoroso, enquanto espectrofotômetros dependem de padrões ópticos rastreáveis e estabilidade da fonte de radiação. Para calibrações confiáveis, é fundamental controlar as condições ambientais, garantir padrões rastreáveis, verificar a estabilidade dos instrumentos e minimizar a influência do operador.
