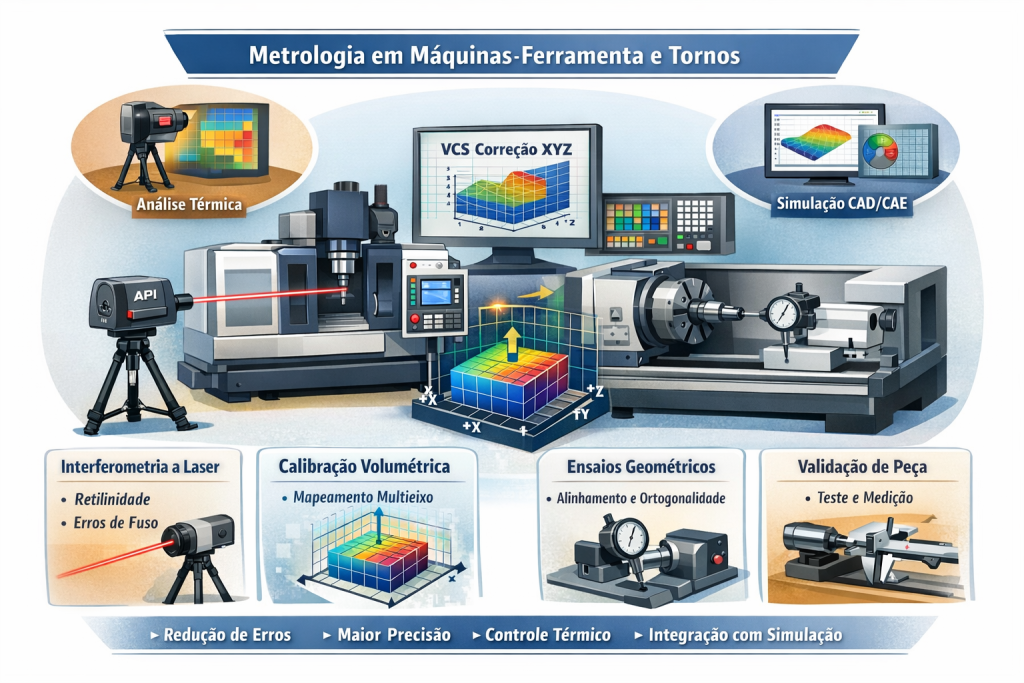

Metrologia em Máquinas-ferramenta
Erros geométricos e cinemáticos em fresadoras e tornos demandam calibração volumétrica de MMC. Temas interessantes envolvem análise térmica de máquinas CNC e ensaios de alinhamento. Integração com software de simulação eleva a precisão em fabricação aditiva. A calibração volumétrica corrige simultaneamente erros geométricos e cinemáticos em fresadoras e tornos, podendo reduzir desvios em até 80 a 85% quando aplicada com medição multieixo e instalação de mapa VCS no controlador. Serviços especializados (alinhamento a laser, interferometria e modelagem térmica) são recomendados para a primeira calibração e validação.
Introdução e escopo
A metrologia em máquinas-ferramenta aborda a identificação e correção de erros que afetam a precisão dimensional das peças: posicionamento, retilinidade, inclinação, guinada, rotação e quadratura. A calibração volumétrica (Volumetric Compensation System, VCS) modela esses erros em todo o volume de trabalho e gera uma malha de compensação aplicada no CNC.
Principais fontes de erro
• Erros geométricos: desalinhamento de guias, ortogonalidade, folgas mecânicas.
• Erros cinemáticos: acúmulo de pequenas rotações e deslocamentos entre eixos.
• Deriva térmica: expansão diferencial de componentes durante operação.
• Erros de ferramenta e porta-ferramenta: runout e montagem.
Medições devem separar causas para não mascarar falhas mecânicas com compensação.
Métodos de medição e correção
| Método | Objetivo | Precisão típica | Vantagens | Limitações |
| Compensação volumétrica (software) | Corrigir erros em todo o volume | µm a dezenas µm | Rápida aplicação; melhora global | Depende de modelo e dados de medição. |
| Alinhamento a laser / interferometria | Medir erros de reta/planicidade/fuso | sub-µm a µm | Alta precisão; diagnóstico detalhado | Equipamento caro; exige técnico qualificado. |
| Ensaios de alinhamento geométrico (padrões) | Verificar ortogonalidade e deslocamentos | µm a dezenas µm | Simples; bom para manutenção | Menos abrangente que volumétrica. |
| Análise térmica | Identificar deriva por aquecimento | Varia com máquina | Prevê variação durante ciclo de usinagem | Requer sensores e modelagem; complexo. |
| Integração com simulação (FA/CAE) | Validar compensações em manufatura aditiva/híbrida | Depende do modelo | Aumenta confiança em peças complexas | Requer dados precisos e software avançado. |
Procedimento recomendado
1. Inspeção inicial: verificar folgas, lubrificação e condições mecânicas.
2. Medição volumétrica: usar calibrador multieixo ou rede de pontos; registrar dados em malha.
3. Gerar e instalar VCS: converter malha em tabela/arquivo para o controlador.
4. Testes térmicos: executar ciclos representativos e atualizar modelo térmico.
5. Validação por peça: usinar peça de referência e medir características críticas.
Guia rápido: o que considerar antes de calibrar
• Objetivo: reduzir erros volumétricos, melhorar repetibilidade e qualidade de peças.
• Escopo: máquina inteira (X–Y–Z), cabeçote/torre, fusos e cinemática.
• Ferramentas necessárias: calibradores multieixos (ex.: XM-60), lasers interferométricos, software de compensação.
• Frequência: após montagem, grandes reparos, troca de fusos ou quando a qualidade de peça cair.
Riscos e recomendações práticas
• Risco: aplicar compensação sem corrigir causas mecânicas pode ocultar falhas. Ajuste mecânico primeiro.
• Limitação: máquinas muito antigas ou com folgas excessivas podem não atingir ganhos significativos.
• Recomendação: contratar serviço certificado para a primeira calibração (alinhamento a laser + VCS) e treinar equipe interna para monitoramento periódico.
