Introdução
A calibração de balanças é um dos pilares da metrologia de massa, garantindo a rastreabilidade, a confiabilidade e a conformidade dos resultados de pesagem em laboratórios, indústrias e setores regulados. Entre os métodos consagrados para a calibração de balanças e pesos padrão, destaca-se o método ABBA, também conhecido como método de dupla substituição ou método de Borda, amplamente recomendado por normas internacionais como a OIML R111-1 e adotado por laboratórios acreditados segundo a ISO/IEC 17025.

O método ABBA é especialmente indicado para a calibração de massas de alta exatidão, pois minimiza os efeitos de deriva de curto prazo, corrige a sensibilidade do instrumento e permite a avaliação criteriosa da linearidade e estabilidade da balança. Sua aplicação envolve o uso de pesos padrão certificados, um peso de sensibilidade (ps) e a realização de uma sequência específica de leituras (L1, L2, L3, L4), que, quando corretamente interpretadas, fornecem não apenas o valor da massa desconhecida (B), mas também diagnósticos valiosos sobre o desempenho do instrumento de pesagem.
Este guia prático tem como objetivo fornecer aos técnicos de laboratório um roteiro detalhado para a execução, interpretação e diagnóstico do método ABBA, abordando desde os fundamentos teóricos até exemplos numéricos, tabelas de cenários de leitura, recomendações práticas e critérios de aceitação. O foco está na identificação e correção de situações críticas, como numerador ou denominador negativos, nulos ou muito pequenos, que podem indicar problemas de não linearidade, deriva, resolução insuficiente ou instabilidades ambientais. O guia também contempla aspectos de incerteza de medição, rastreabilidade, documentação e competências técnicas, alinhando-se às melhores práticas e exigências normativas nacionais e internacionais.

Princípios e Objetivos do Método ABBA
O método ABBA é um procedimento de comparação direta entre um peso padrão (A) e um peso desconhecido (B), utilizando uma balança de alta precisão. Seu principal objetivo é determinar a diferença de massa entre A e B, eliminando ou minimizando os efeitos de deriva de curto prazo da balança e corrigindo a sensibilidade do instrumento no ponto de operação.

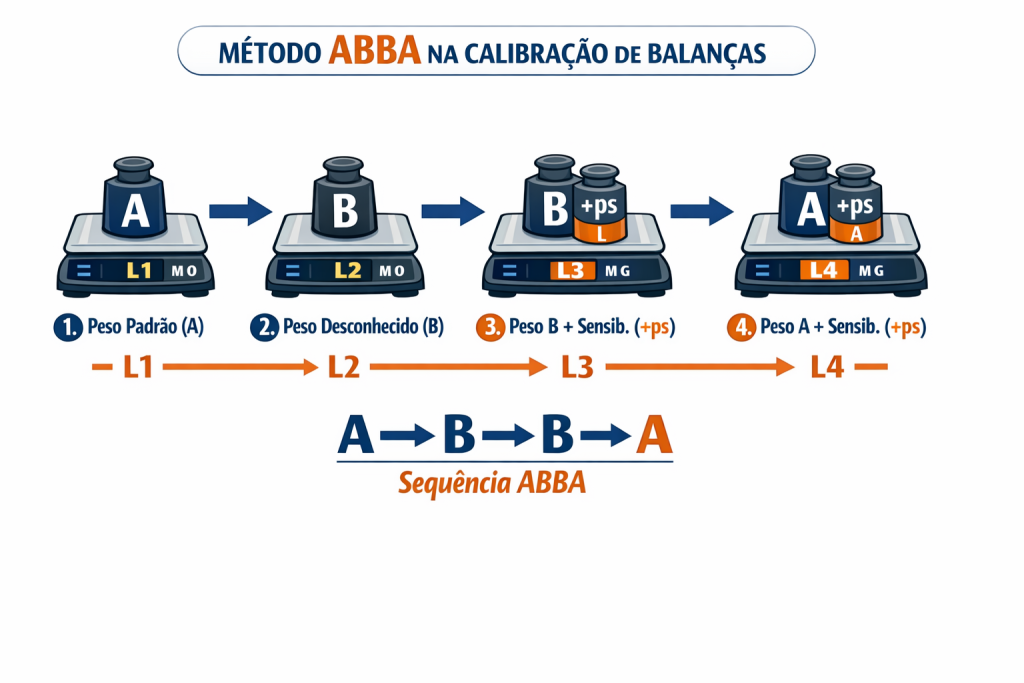

A sequência ABBA (A → B → B+ps → A+ps) foi concebida para compensar variações lentas do zero da balança (drift), flutuações ambientais e pequenas não linearidades, além de permitir a determinação do fator de sensibilidade inversa (Sb) por meio do uso do peso de sensibilidade (ps). O método é aplicável a balanças de um prato ou de dois pratos, sendo especialmente recomendado para calibração de pesos das classes E1, E2, F1, F2 e M1, conforme a OIML R111-1 e Portaria INMETRO n° 289/2021.
Os benefícios do método ABBA incluem:
– Redução do efeito de deriva de curto prazo: a alternância das pesagens compensa variações lentas do zero.
– Correção da sensibilidade da balança: o uso do peso de sensibilidade permite calcular e corrigir o fator de escala local.
– Diagnóstico de linearidade e estabilidade: a análise dos resultados auxilia na identificação de não linearidades e instabilidades.
– Estimativa rigorosa da incerteza de medição: o método permite avaliar as principais fontes de incerteza, incluindo resolução, repetibilidade e empuxo do ar.

Modelo Matemático e Equações Essenciais
Sequência de Leituras
No método ABBA, são realizadas quatro leituras principais:
L1 (A): leitura com o peso padrão A sobre o prato da balança.
L2 (B): leitura com o peso desconhecido B.
L3 (B+ps): leitura com o peso desconhecido B mais o peso de sensibilidade ps.
L4 (A+ps): leitura com o peso padrão A mais o peso de sensibilidade ps.
A ordem típica das pesagens é: L1 → L2 → L3 → L4, podendo ser repetida em ciclos para aumentar a confiabilidade estatística.

Equação Geral para a Determinação da Massa Desconhecida (B)
O cálculo da diferença de massa entre B e A, considerando as correções de empuxo do ar e sensibilidade, é dado por: ∆m = ∆L . Sb

Onde:
∆L= ((L2-L1 )+(L4-L3))/2 Diferença média das leituras
Sb= mps/(L3-L2 ) x (1-(ρ_a-1,2)/ρ_ps) ) Fator de sensibilidade inversa (mg/divisão)
mps – peso de sensibilidade, normalmente de 10 a 20 vezes a diferença esperada entre A e B.

A massa convencional do peso desconhecido (mcx) é então calculada por:
mcx=mcp-(ρ_a-1,2)(Vp – Vx )+∆L.Sb
Onde:
mcx – massa convencional do peso desconhecido (mg).
mcp – massa convencional do peso padrão (mg).
ρ_a – densidade do ar no laboratório (mg/cm³).
Vp, Vx – volumes do peso padrão e do peso desconhecido (cm³).
1,2 – densidade do ar convencional (mg/cm³).

Nota: Para pesos de mesma densidade e volume desprezível, a correção de empuxo pode ser omitida, mas para calibrações de alta exatidão, a correção é obrigatória.

Interpretação Prática das Leituras L1, L2, L3, L4
A correta interpretação das leituras é fundamental para garantir a confiabilidade do resultado e identificar eventuais problemas no sistema de medição. Cada leitura reflete não apenas a diferença de massa, mas também possíveis efeitos de deriva, não linearidade, ruído e resolução insuficiente.

Significado das Leituras
L1 (A): Deve ser estável e consistente entre ciclos. Variações indicam deriva ou instabilidade.
L2 (B): Deve ser comparável a L1, exceto pela diferença de massa entre A e B.
L3 (B+ps): Deve apresentar incremento próximo ao valor nominal de ps em relação a L2.
L4 (A+ps): Deve apresentar incremento próximo ao valor nominal de ps em relação a L1.

Diagnóstico Rápido por Cenários de Leitura
A tabela a seguir resume os principais cenários de leitura e seus significados diagnósticos:

Cada cenário deve ser analisado em conjunto com a estabilidade das leituras e a repetibilidade dos ciclos. Variações sistemáticas ou inconsistentes podem indicar problemas de deriva, ruído ou instabilidade ambiental.

Diagnóstico de Problemas Comuns no Método ABBA
A análise dos resultados do método ABBA permite identificar rapidamente problemas típicos de balanças e do ambiente de calibração. A seguir, detalhamos os principais diagnósticos e suas causas.

1. Numerador (L2 − L1) Negativo, Zero ou Muito Pequeno
Negativo: Indica que o peso B é mais leve que o padrão A, o que pode ser esperado se B for realmente menor. Porém, se a expectativa era o contrário, pode indicar inversão dos pesos ou erro de identificação.
Zero: Sugere que A e B têm massas praticamente idênticas ou que a resolução da balança é insuficiente para detectar a diferença.
Muito Pequeno: Pode indicar que a diferença entre A e B está abaixo da resolução da balança, tornando o resultado pouco confiável.
Diagnóstico: Se o numerador for muito pequeno, a incerteza relativa do resultado aumenta significativamente, podendo inviabilizar a calibração. Recomenda-se utilizar um peso de sensibilidade (ps) maior ou uma balança de maior resolução.

2. Denominador (L4 − L3) Negativo, Zero ou Muito Pequeno
Negativo: Indica erro de procedimento (inversão na ordem das pesagens) ou não linearidade grave da balança.
Zero: O incremento do peso de sensibilidade não foi detectado, sugerindo resolução insuficiente ou falha no posicionamento do ps.
Muito Pequeno: O valor de ps é pequeno demais para a resolução da balança, ou há ruído excessivo nas leituras.
Diagnóstico: Um denominador muito pequeno amplifica o erro no cálculo do fator de sensibilidade inversa (Sb), tornando o resultado instável e a incerteza inaceitável. Recomenda-se aumentar o valor de ps, melhorar a estabilidade ambiental ou utilizar uma balança de maior resolução.

3. Não Linearidade da Balança
A não linearidade se manifesta quando o incremento observado ao adicionar o peso de sensibilidade (ps) não corresponde ao valor nominal de ps, ou varia significativamente entre ciclos. Isso pode ser causado por defeitos no sensor, desgaste mecânico, ou problemas eletrônicos.
Diagnóstico: Repetir o teste em diferentes pontos da escala da balança. Se a não linearidade persistir, encaminhar o instrumento para manutenção ou ajuste.

4. Deriva de Curto Prazo e Instabilidade
A deriva de curto prazo é caracterizada por variações lentas e sistemáticas do zero da balança durante o ciclo ABBA. Pode ser causada por flutuações de temperatura, vibrações, correntes de ar ou instabilidade elétrica.
Diagnóstico: Monitorar as leituras de L1 e L4 ao longo de vários ciclos. Se houver tendência crescente ou decrescente, adotar medidas para estabilizar o ambiente (controle de temperatura, isolamento contra vibrações, proteção contra correntes de ar).

5. Resolução Insuficiente e Ruído de Leitura
Quando a diferença entre as leituras (especialmente L3 − L2 ou L4 − L3) é menor ou próxima da resolução da balança, o resultado torna-se dominado pelo ruído, e a incerteza aumenta.
Diagnóstico: Utilizar balanças com resolução adequada à classe dos pesos em calibração. O valor de ps deve ser pelo menos 10 vezes a resolução da balança para garantir sensibilidade suficiente.

Recomendações Práticas para Técnicos de Metrologia
Seleção e Manuseio de Pesos Padrão
– Utilize sempre pesos padrão certificados, rastreáveis ao SI, e de classe igual ou superior à exigida pela balança e pelo processo.
– Manuseie os pesos com pinças ou luvas, evitando contato direto com as mãos para prevenir contaminação e alteração de massa.
– Armazene os pesos em estojos apropriados, protegidos de poeira, umidade e variações bruscas de temperatura.
Escolha do Peso de Sensibilidade (ps)
– O valor de ps deve ser de 10 a 20 vezes a diferença esperada entre A e B, e pelo menos 10 vezes a resolução da balança.
– Utilize ps certificado, de massa conhecida e rastreável.
Condições Ambientais e Preparação do Laboratório
– Realize a calibração em ambiente controlado, com temperatura estável (tipicamente 20 ± 2°C), umidade relativa entre 40% e 60%, e pressão atmosférica monitorada.
– Evite correntes de ar, vibrações, luz solar direta e campos eletromagnéticos próximos à balança.
– Deixe a balança estabilizar por pelo menos 30 minutos antes do início do procedimento.

Procedimento Prático Passo a Passo (Checklist ABBA)
1. Preparação
– Verifique o nível da balança e ajuste se necessário.
– Certifique-se de que a balança está limpa e livre de resíduos.
– Deixe os pesos padrão e ps próximos à balança para estabilização térmica.
2. Execução do Ciclo ABBA
– Zere a balança e aguarde a estabilização.
– Coloque o peso padrão (A) e registre L1.
– Remova A, coloque o peso desconhecido (B) e registre L2.
– Adicione o peso de sensibilidade (ps) a B e registre L3.
– Remova B+ps, coloque A+ps e registre L4.
– Repita o ciclo pelo menos três vezes para aumentar a confiabilidade.
3. Cálculo e Diagnóstico
– Calcule ∆L e Sb conforme as equações apresentadas.
– Analise os resultados conforme os cenários da tabela de diagnóstico.
– Se necessário, repita o procedimento com ajustes (ps maior, ambiente mais estável, etc.).

4. Correções e Ajustes
– Se identificado problema de linearidade, deriva ou resolução, adote as ações corretivas recomendadas.
– Documente todas as ocorrências e intervenções.
5. Documentação
– Registre todos os dados, cálculos, condições ambientais e observações em formulário ou software apropriado.
– Emita o certificado de calibração conforme requisitos da ISO/IEC 17025, incluindo incerteza de medição, rastreabilidade e critérios de aceitação.

Treinamento e Competências para Técnicos de Metrologia
A execução correta do método ABBA exige que o técnico de laboratório possua:
– Conhecimento teórico sobre princípios de pesagem, empuxo do ar, sensibilidade e incerteza de medição.
– Habilidade prática em manuseio de pesos padrão, operação de balanças de precisão e controle ambiental.
– Capacidade de interpretar resultados, identificar anomalias e adotar ações corretivas.
– Familiaridade com normas e procedimentos (OIML R111-1, ISO/IEC 17025, Portarias INMETRO).
– Treinamentos regulares, reciclagens e participação em ensaios de proficiência são recomendados para manter a competência técnica e a conformidade normativa.

Documentação, Relatório de Calibração e Rastreabilidade
O relatório de calibração deve conter, no mínimo:
– Identificação da balança, pesos padrão e ps utilizados.
– Procedimento adotado (ABBA), número de ciclos, condições ambientais.
– Resultados das leituras (L1–L4), cálculos, correções e incerteza.
– Critérios de aceitação, conformidade e rastreabilidade ao SI.
– Assinatura do responsável técnico e data.
A rastreabilidade deve ser garantida por meio de certificados de calibração válidos, cadeia ininterrupta de calibrações e documentação conforme ISO/IEC 17025.

Ações Corretivas e Ajustes na Balança
Quando o diagnóstico pelo método ABBA indicar problemas (não linearidade, deriva, resolução insuficiente):
– Realizar manutenção preventiva e corretiva na balança.
– Ajustar ou substituir sensores, placas eletrônicas ou componentes mecânicos.
– Recalibrar a balança após qualquer intervenção.
– Revisar procedimentos operacionais e treinar a equipe.
Se o problema persistir, considerar a substituição do equipamento ou a reavaliação do processo metrológico.

Conclusão
O método ABBA é uma ferramenta poderosa e confiável para a calibração de balanças e pesos padrão, desde que aplicado com rigor técnico, atenção aos detalhes e interpretação criteriosa dos resultados. A correta análise dos cenários de leitura (L1–L4), a identificação de situações críticas (numerador ou denominador negativos, nulos ou muito pequenos) e a adoção de ações corretivas são essenciais para garantir a exatidão, a rastreabilidade e a conformidade metrológica.
A implementação das recomendações práticas, o uso de ferramentas adequadas, a capacitação contínua dos técnicos e a documentação rigorosa dos processos asseguram não apenas a qualidade dos resultados, mas também a credibilidade do laboratório perante clientes, órgãos reguladores e o sistema internacional de metrologia.

Resumo das Recomendações-Chave:
– Utilize sempre pesos padrão certificados e adequados à classe da balança.
– Escolha o peso de sensibilidade (ps) de acordo com a resolução da balança.
– Controle rigorosamente as condições ambientais e a estabilidade do equipamento.
– Interprete cuidadosamente os resultados do método ABBA, utilizando as tabelas de diagnóstico.
– Calcule e declare a incerteza de medição conforme as normas vigentes.
– Documente todos os procedimentos, resultados e ações corretivas.
– Invista em treinamento contínuo e participe de ensaios de proficiência.
