Medidores de Vazão Multifásicos (MVFs) são equipamentos essenciais na indústria de óleo e gás, pois permitem medir simultaneamente o fluxo de óleo, água e gás sem necessidade de separação física, aumentando eficiência e reduzindo custos. Eles são especialmente críticos em ambientes complexos como o pré-sal brasileiro.

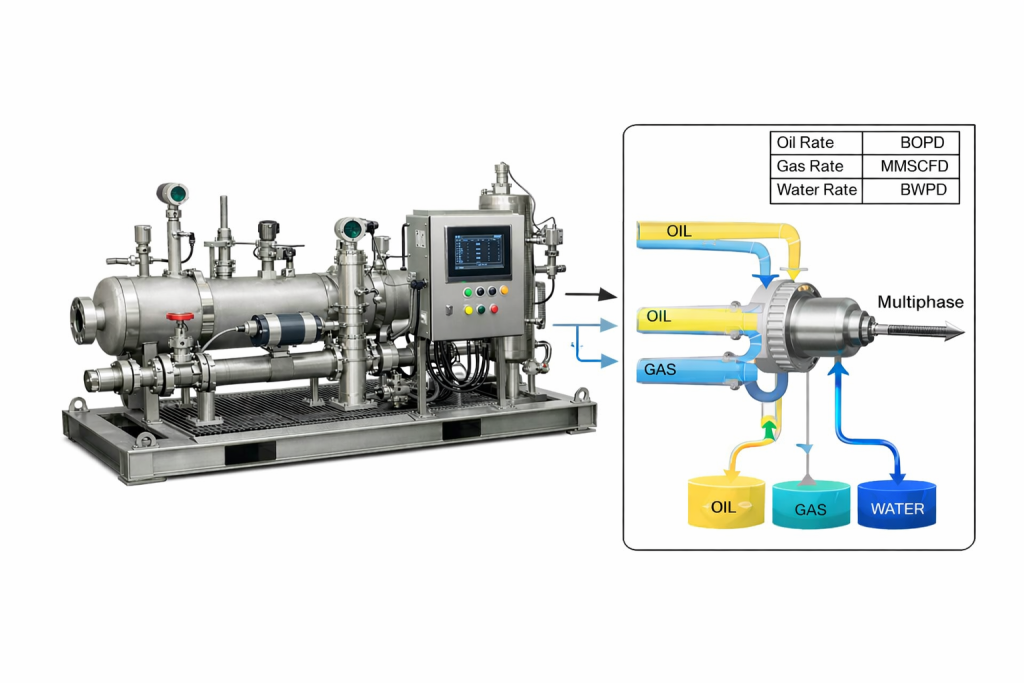

🔑 O que são Medidores de Vazão Multifásicos

• Definição: Dispositivos capazes de medir em tempo real a vazão de diferentes fases (óleo, água e gás) em um mesmo escoamento.
• Função principal: Substituem separadores convencionais, fornecendo dados precisos diretamente na linha de produção.
• Aplicação: Usados em plataformas offshore, poços submarinos e unidades de processamento.

⚙️ Tecnologias Utilizadas

• Medição por diferencial de pressão: Usa restrições no escoamento (como placas de orifício) para calcular vazão.
• Sensores de densidade e impedância elétrica: Diferenciam fases líquidas e gasosas.
• Tomografia de raios gama ou micro-ondas: Permite identificar frações volumétricas de cada fase.
• Sistemas híbridos: Combinam múltiplas técnicas para maior precisão em condições extremas.

📊 Vantagens dos MVFs

• Redução de custos: Elimina necessidade de separadores físicos em campo.
• Monitoramento contínuo: Dados em tempo real para otimização da produção.
• Maior segurança: Menos equipamentos grandes e pressurizados em operação.
• Flexibilidade: Podem ser instalados em ambientes submarinos e em linhas de produção complexas.

🚧 Desafios e Limitações

• Alta complexidade técnica: Requer calibração sofisticada e adaptação às condições específicas de cada campo.
• Incerteza de medição: Ainda maior que em sistemas de separação física, especialmente em escoamentos com alta variação de frações.
• Custo inicial elevado: Apesar da economia operacional, o investimento em MVFs é significativo.
• Condições extremas do pré-sal: Altas pressões e temperaturas exigem robustez tecnológica .

📋 Comparação: MVFs vs. Separadores Convencionais

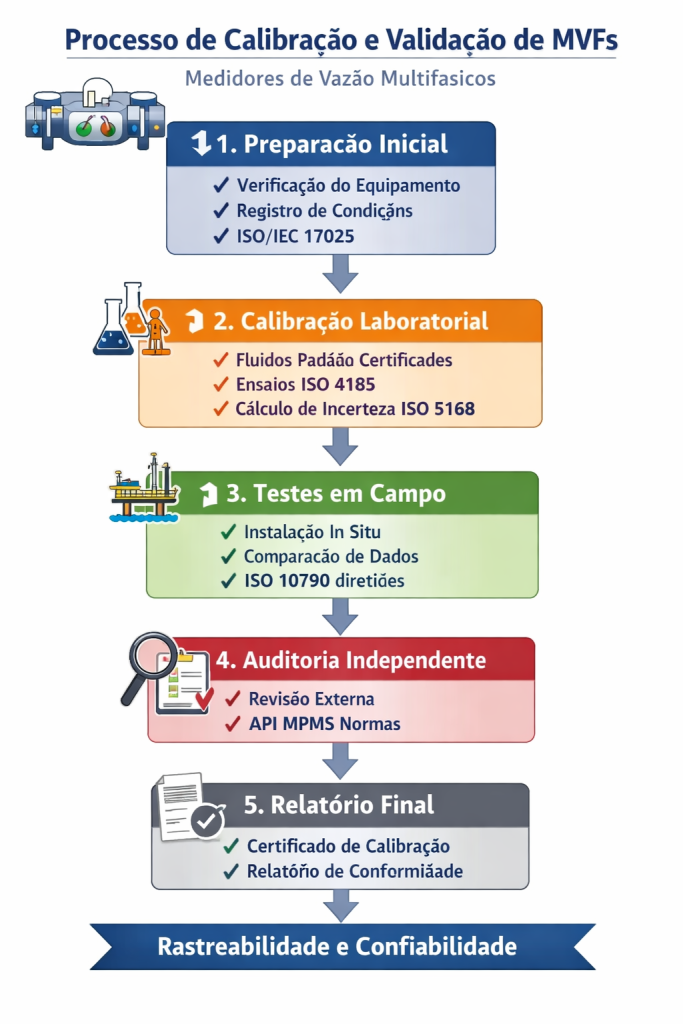

🔧 Métodos de Calibração

• Laboratórios de fluxo multifásico: Utilizam instalações que simulam diferentes proporções de óleo, água e gás sob condições controladas. Permitem comparar a leitura do medidor com valores de referência.
• Calibração com fluidos de referência: Emprego de padrões certificados (óleo sintético, água tratada, gás calibrado) para verificar resposta do equipamento em diferentes regimes de escoamento.
• Método de comparação direta: O medidor multifásico é instalado em paralelo com separadores convencionais ou medidores monofásicos de alta precisão. As leituras são comparadas para ajuste.
• Calibração dinâmica (in situ): Realizada diretamente na linha de produção, ajustando o medidor conforme variações reais de pressão, temperatura e composição dos fluidos.
• Modelagem matemática e simulação computacional: Uso de algoritmos e modelos de escoamento multifásico para validar resultados e corrigir desvios.

✅ Métodos de Validação

• Testes de campo (field trials): Instalação em poços reais e comparação com dados de separadores ou tanques de medição fiscal.
• Cross-check com balanço de massa: Verificação da consistência entre medições de entrada e saída em sistemas de produção.
• Normas internacionais (ISO/API): Aplicação de padrões como ISO 10790 e recomendações da API para garantir rastreabilidade e confiabilidade.
• Auditorias independentes: Empresas certificadoras realizam testes e emitem relatórios de conformidade.

📊 Comparação dos Métodos

🚨 Desafios e Riscos

• Incerteza residual: Mesmo após calibração, MVFs apresentam margens de erro maiores que sistemas de separação física.
• Dependência de condições locais: Variações de salinidade, pressão e temperatura podem afetar resultados.
• Custo e logística: Ensaios em laboratórios multifásicos são caros e limitados a poucos centros no mundo.

🎯 Conclusão

Os Medidores de Vazão Multifásicos são uma solução estratégica para o setor de óleo e gás, especialmente no Brasil, onde o pré-sal impõe condições extremas. Apesar de desafios como custo inicial e complexidade, eles oferecem ganhos significativos em eficiência, segurança e monitoramento contínuo da produção.

A calibração e validação de medidores de vazão multifásicos combinam técnicas laboratoriais, comparações com padrões e testes em campo. Embora complexos e custosos, esses processos são indispensáveis para garantir confiabilidade em ambientes como o pré-sal brasileiro, onde a medição precisa de óleo, água e gás é crítica para produção e faturamento.
