Medição de vazão por ultrassom tipo “clamp-on” no saneamento e eficiência hídrica

Os medidores de vazão ultrassônicos do tipo clamp-on são instrumentos fascinantes porque permitem medir a velocidade de um fluido dentro de uma tubulação sem precisar cortá-la ou interromper o fluxo. Eles são instalados externamente, “abraçados” à tubulação (vide figura).

A maioria desses medidores utiliza o princípio do Tempo de Trânsito. Vamos entender como isso funciona.

O Princípio de Funcionamento

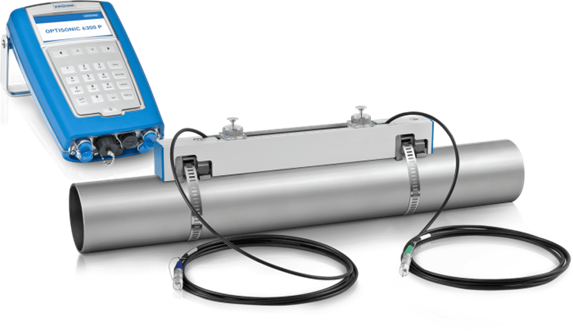

O sistema utiliza dois transdutores (sensores) instalados na parte externa do tubo. Eles alternam entre as funções de emissor e receptor de ondas sonoras de alta frequência.

Sinal a Favor do Fluxo: O sensor A envia um pulso ultrassônico para o sensor B. Como o som está viajando na mesma direção do fluido, ele ganha um “empurrão” e chega mais rápido.

Sinal Contra o Fluxo: O sensor B envia um pulso de volta para o sensor A. Como o som está lutando contra a correnteza, ele demora um pouco mais para chegar.

A diferença de tempo entre esses dois sinais (Δt) é diretamente proporcional à velocidade do fluido. Com essa velocidade e o conhecimento da área interna do tubo, o medidor calcula a vazão volumétrica.

Entretanto, existem desafios. Para que um medidor clamp-on funcione com precisão cirúrgica, ele precisa “enxergar” através da parede do tubo. É aqui que as coisas ficam interessantes (e um pouco temperamentais).

Instalação e os desafios técnicos

1. O Acoplamento Acústico

O ar é o maior inimigo do ultrassom. Se houver qualquer camada de ar entre o sensor e o tubo, o sinal se perde. Por isso, usamos um gel acoplante (ou graxa de silicone). A função: eliminar o ar e criar uma ponte sólida para que a onda sonora passe do transdutor para o metal ou plástico do cano sem sofrer refração excessiva.

2. Configurações de Montagem

Dependendo do diâmetro do tubo e da força do sinal, os sensores são montados de formas diferentes:

Montagem em V (Reflexiva): Os sensores ficam do mesmo lado do tubo. O sinal atravessa o fluido, bate na parede oposta e volta. É o método padrão para tubos pequenos e médios.

Montagem em Z (Direta): Os sensores ficam em lados opostos. O sinal atravessa o tubo apenas uma vez. É usado em tubos grandes ou quando o fluido atenua muito o sinal.

3. Desafios e “Vilões” da Precisão

Nem tudo são flores na medição externa. Alguns fatores podem “enganar” o sensor:

Desafio	O que acontece?
Incrustação (Scale)	Camadas de calcário ou sujeira dentro do tubo alteram o diâmetro interno real e dificultam a passagem do som.
Bolhas e Sólidos	Se o fluido tiver muito gás ou partículas (mais de 2% a 5%), o som bate nelas e se espalha, em vez de chegar ao outro sensor.
Perfil de Fluxo	Se o sensor estiver muito perto de uma curva ou bomba, a turbulência impede uma leitura estável. Exige-se geralmente um trecho reto de 10 a 20 vezes o diâmetro do tubo antes do sensor.
Material do Tubo	Tubos com revestimento interno (como concreto ou borracha) são difíceis, pois o som se perde na transição entre os materiais.

Dica de mestre: Sempre verifique a espessura da parede do tubo com um medidor de espessura ultrassônico antes de configurar o medidor de vazão. Se a espessura informada no software estiver errada, o cálculo da vazão também estará.

Setor de Saneamento

No setor de saneamento, os medidores clamp-on são considerados o “canivete suíço” da instrumentação. Como não exigem perfuração de tubos — o que em adutoras de grande porte seria um pesadelo logístico e financeiro — eles se tornam ferramentas estratégicas.

Aqui estão os principais cenários de aplicação:

1. Aplicações em Água e Esgoto 💧🚽

No saneamento, o tamanho das tubulações e a natureza do fluido definem como o medidor é usado:

• Monitoramento de Adutoras: Em tubulações de grande diâmetro (onde um medidor magnético de inserção custaria uma fortuna), o clamp-on é instalado permanentemente para medir o volume de água bruta ou tratada transportada entre reservatórios.
• Estações Elevatórias (EEAT/EEA): São usados para verificar o desempenho das bombas. Se a bomba consome muita energia, mas o clamp-on mostra uma vazão baixa, você sabe que a bomba precisa de manutenção.
• Esgoto e Efluentes: Embora o esgoto tenha sólidos (o que pode desafiar o sinal), medidores modernos com tecnologia híbrida (Tempo de Trânsito + Doppler) conseguem ler o fluxo em linhas de recalque de esgoto, onde o tubo está sempre cheio.

2. Avaliação de Eficiência Hídrica 📈

A eficiência hídrica resume-se a uma pergunta: “Para onde está indo a água que eu produzi?” O medidor clamp-on ajuda a responder isso de três formas:

A. Auditoria de Perdas (Água Não Faturada)

As equipes de geofonamento e combate a perdas usam medidores portáteis para realizar o “Balanço Hídrico Noturno”. Eles instalam o sensor em um setor da cidade durante a madrugada. Se a vazão medida for alta enquanto todos estão dormindo, há um vazamento invisível naquela área.

B. Validação de Hidrômetros Antigos

Com o tempo, hidrômetros mecânicos (como os de hélice ou turbina) tendem a “cansar” e registrar menos água do que realmente passa. O clamp-on é instalado em série com o hidrômetro antigo para servir como padrão de referência. Se houver discrepância, é hora de trocar o medidor do cliente.

C. Dimensionamento de Redes

Antes de expandir um bairro ou instalar uma nova bomba, os engenheiros instalam medidores clamp-on temporários para entender o perfil de consumo real da população (picos de manhã e à noite). Isso evita gastos desnecessários com tubos maiores do que o necessário.

Por que usar Clamp-on no Saneamento?

Vantagem	Impacto na Operação
Intrusão Zero	Não há risco de contaminação da água potável.
Sem Queda de Pressão	Diferente de placas de orifício, ou outros dispositivos intrusivos, ele não “freia” a água, economizando energia.
Portabilidade	Um único kit pode auditar 10 estações diferentes em uma semana.
Instalação sob Carga	Não precisa fechar a válvula nem deixar o bairro sem água para instalar.

Curiosidade: Em sistemas de saneamento antigos, o maior desafio é descobrir o material exato do tubo (muitas vezes ferro fundido incrustado). Nesses casos, o técnico precisa “limpar” bem a área de contato para o sinal não se perder na ferrugem externa.

Eficiência Hídrica em Saneamento

A eficiência hídrica no saneamento não se trata apenas de “economizar água”, mas de gerir o recurso de forma inteligente para reduzir perdas físicas e comerciais. O medidor clamp-on é a ferramenta de elite para isso, pois permite diagnósticos em pontos cegos da rede.

Vamos detalhar como cada um desses pilares funciona na prática:

1. Auditoria de Perdas: O Método da Vazão Mínima Noturna (VMN)

O combate às perdas reais (vazamentos) utiliza o clamp-on para identificar o que chamamos de “fluxo de base”.

• Como é feito: O técnico instala o medidor em um setor da rede (geralmente uma DMC – Distrito de Medição e Controle) e monitora a vazão durante 24 horas.
• O “Pulo do Gato”: Entre as 2 h e 4 h da manhã espera-se que o consumo humano seja mínimo. Se o medidor clamp-on registrar uma vazão constante e alta nesse horário isso é um indicativo matemático de vazamentos ocultos.
• Vantagem do Clamp-on: Ele permite criar “DMCs virtuais”. Se você suspeita de um vazamento em um bairro que não possui medidor fixo, você instala o clamp-on temporariamente para confirmar a suspeita antes de cavar o asfalto.

2. Validação de Hidrômetros (Combate às Perdas Aparentes)

Perdas aparentes ocorrem quando a água é consumida, mas não é faturada devido a erros de medição ou fraudes.

• O Teste do “Medidor Mestre”: Em grandes consumidores (indústrias, shoppings ou condomínios), instala-se o clamp-on em série logo após o hidrômetro do cliente.
• Análise de submedição: Comparam-se os dados de ambos. Se o hidrômetro do cliente marca 100 m³/h e o clamp-on (que é calibrado e mais preciso) marca 115 m³/h, o gestor sabe que o hidrômetro mecânico está “cansado” e subestimando o consumo em 15%.
• Proteção de Receita: Essa prova técnica justifica a substituição do hidrômetro sem contestações judiciais, recuperando o faturamento da companhia de saneamento imediatamente.

3. Dimensionamento e Calibração de Modelos Hidráulicos

Muitas redes de distribuição operam com base em projetos de 30 ou 40 anos atrás. O clamp-on fornece dados reais para atualizar esses sistemas.

• Curvas de Carga: O medidor registra os picos de demanda. Isso ajuda a saber se uma tubulação está operando no limite de sua capacidade (gerando perda de carga e alto custo de bombeamento) ou se está superdimensionada (o que favorece a estagnação da água).
• Calibração de Softwares (ex: EPANET): Engenheiros usam os dados coletados pelo clamp-on para alimentar softwares de modelagem. Se o modelo diz que deveriam passar 50 L/s e o clamp-on mede apenas 35 L/s, descobrem-se obstruções internas ou válvulas parcialmente fechadas que ninguém sabia que existiam.

Resumo Comparativo para Gestão Hídrica

Ação de Eficiência	O que o Clamp-on mede?	Objetivo Final
Balanço Hídrico	Vazão de entrada vs. saída do setor.	Identificar o volume de água perdida (NRW).
Pitometria Moderna	Perfil de velocidades dentro do tubo.	Detectar incrustações que aumentam o gasto de energia.
Verificação de Bombas	Vazão real entregue pela bomba.	Calcular a Eficiência Energética (kWh/m³).

O Próximo Passo

Para um diagnóstico de eficiência realmente completo, costuma-se utilizar o medidor de vazão em conjunto com um datalogger de pressão.

Como a relação entre Pressão e Vazão ajuda a localizar vazamentos?

Para entender a eficiência hídrica, precisamos enxergar a pressão e a vazão como as duas faces da mesma moeda. Em termos simples: a pressão é a energia que a água tem de se mover, e a vazão é o resultado (volume) desse movimento.

Na engenharia de saneamento essa relação é regida por dois conceitos principais que parecem contraditórios à primeira vista: a Perda de Carga e o Vazamento.

1. A Regra do Atrito: Perda de Carga

Imagine uma tubulação longa. Se a água está parada, a pressão é a mesma em todo a tubulação (pressão estática). Quando você abre uma válvula e a água começa a fluir (vazão), a pressão cai à medida que nos afastamos da bomba.

• A relação: Quanto maior a vazão, menor será a pressão disponível na ponta da linha.
• Por que isso acontece? Por causa do atrito da água com as paredes do tubo. Isso é chamado de Perda de Carga.

A fórmula clássica (Darcy-Weisbach) nos mostra que a perda de pressão (DP) é proporcional ao quadrado da velocidade (vazão):

Se você dobra a vazão, a perda de pressão quadruplica!

2. A Regra do Vazamento: Teoria FAVAD

Aqui a relação se inverte. No caso de um furo ou rachadura no cano, a pressão é quem manda na vazão que sai para a terra.

• A relação: Quanto maior a pressão, maior será a vazão do vazamento.
• Conceito FAVAD (Fixed and Variable Area Discharges): Diferente de um bocal fixo, muitos vazamentos em tubos de PVC ou ferro “abrem” mais conforme a pressão aumenta.
• Impacto na Eficiência: Se uma cidade opera com pressão de 40 mca (metros de coluna d’água) e reduz para 20 mca durante a madrugada, ela não apenas reduz a “força” do vazamento, ela reduz drasticamente o volume de água jogado fora.

Como o Clamp-on e o Datalogger resolvem o mistério?

Ao monitorar pressão e vazão simultaneamente, o gestor consegue diagnosticar a saúde da rede:

Cenário Observado	Diagnóstico Provável
Vazão alta + Pressão baixa	Consumo elevado ou um grande rompimento de rede (estouro de adutora).
Vazão baixa + Pressão baixa	Obstrução na tubulação (incrustação severa) ou bomba operando fora da curva.
Pressão oscilando muito	“Golpe de Aríete” ou válvulas de controle mal reguladas (isso causa novos furos).

Aplicação Prática: Gestão de Pressão

Muitas empresas de saneamento instalam as chamadas VRPs (Válvulas Redutoras de Pressão). Elas usam o medidor clamp-on para descobrir qual a vazão mínima necessária para atender a população e então configuram a VRP para baixar a pressão ao mínimo possível.

Resultado: A tubulação sofre menos “stress”, os vazamentos diminuem e a vida útil dos tubos aumenta.

Ciclo de Eficiência

Para fechar esse ciclo de eficiência, vamos mostrar como calcular o volume de perda real a partir de um teste de pressão.

Para entender como localizamos vazamentos usando a hidráulica, precisamos primeiro “desmontar” a ferramenta matemática que descreve como a energia da água se perde ao longo do caminho.

A equação de Darcy-Weisbach é a base de tudo. No contexto de saneamento, ela geralmente é apresentada para calcular a perda de carga (queda de pressão).

A forma mais comum para calcular a queda de pressão é:

Aqui está o que cada “peça” desse quebra-cabeça significa:

DP (queda de pressão): É a diferença de pressão entre o ponto A e o ponto B. No saneamento, medimos isso para saber quanta energia a água perdeu no trajeto.

f (fator de atrito de Darcy): Um número sem unidade que representa a “rugosidade” interna do tubo. Tubos velhos de ferro fundido têm um f muito maior que tubos novos de PVC.

L (comprimento): A distância total que a água percorreu. Quanto maior o tubo, maior a perda.

D (diâmetro): O tamanho interno do tubo. Note que ele está “dividindo”: isso significa que, quanto menor o tubo, maior é a perda de pressão (imagine beber água por um canudo de café vs. um canudo largo).

r (densidade do fluido): No nosso caso, a densidade da água.

v (velocidade): A velocidade do fluxo. Este é o componente mais perigoso: como ele está ao quadrado (v²), se você dobrar a velocidade da água, a perda de pressão aumenta quatro vezes.

A Relação na Localização de Perdas

Agora que conhecemos os componentes, como usamos isso para achar um vazamento debaixo da terra? O segredo está na Linha de Gradiente Hidráulico (LGH).

1. O Princípio da “Quebra” no Gradiente

Imagine uma adutora de 1 km. Se não houver vazamentos, a pressão cai de forma constante e linear (uma linha reta inclinada no gráfico). Se houver um vazamento no meio do caminho (ponto C), acontece um fenômeno hidráulico:

• A vazão antes do ponto C é maior (água de consumo + água do vazamento).
• A vazão depois do ponto C é menor (apenas água de consumo).

Pela fórmula de Darcy-Weisbach, se a vazão (velocidade v) muda bruscamente, a inclinação da perda de pressão também muda. O ponto onde a linha do gráfico “dobra” ou sofre uma queda súbita é exatamente onde o vazamento está.

2. Localização por Diferencial de Pressão

Usando o medidor clamp-on em conjunto com manômetros, os técnicos fazem o seguinte:

1. Medem a pressão no início e no fim de um trecho.
2. Calculam qual deveria ser a pressão final teórica (usando a fórmula acima e a vazão medida pelo clamp-on).
3. Se a pressão real for muito menor que a teórica, significa que há uma “vontade” (vazão) maior saindo do tubo do que o esperado. O cálculo do diferencial permite estimar a que distância a perda está ocorrendo.

3. Método do “Step Testing” (Teste de Passos)

Este é o método mais eficaz para cidades:

• O medidor clamp-on é instalado na entrada de um bairro.
• Válvulas de diferentes ruas são fechadas, uma por uma.
• Se, ao fechar a Rua X, a vazão no clamp-on cair drasticamente (mais do que o consumo esperado daquela rua), o vazamento está ali.

O Desafio

O maior desafio na localização de perdas é que o Fator de Atrito (f) muda com o tempo devido à incrustação. Se o técnico não souber o estado real do tubo, ele pode achar que a pressão caiu por causa de um vazamento, quando na verdade o tubo está apenas “entupido” por dentro. É por isso que o clamp-on é vital: ele confirma se a velocidade real condiz com a perda de pressão observada.

Vamos ver um exemplo prático de cálculo onde comparamos a vazão teórica com a medida para achar um vazamento e entender como o ruído do vazamento ajuda a confirmar o local exato, ou seja, unir o rigor do cálculo matemático com a “escuta” técnica do campo. É assim que os melhores engenheiros de saneamento trabalham: a matemática aponta a área, e a acústica crava o local.

1. O Cálculo: Teoria vs. Realidade (O Diagnóstico)

Imagine que você está auditando um trecho de 500 metros de uma tubulação de PVC de 200 mm (0,2 m) de diâmetro.

Os dados coletados:

• Vazão medida pelo Clamp-on (Q): 50 L/s (0,05 m³/s).
• Pressão no Início (P1): 40 mca (metros de coluna d’água).
• Pressão no Fim (P2): 32 mca.
• Perda de Carga Real (DPreal): 8 mca (40 – 32).

O Passo a Passo do Cálculo:

• Velocidade (v):

• Cálculo da Perda de Carga Teórica (DPteor):

Usando uma versão simplificada da fórmula para água em PVC (onde o fator de atrito f é baixo, ex: 0,018):

O Diagnóstico:

• A matemática diz que a perda deveria ser de 5,8 mca.
• O seu manômetro diz que a perda é de 8 mca.

Conclusão: Há uma “fuga de energia” de 2,2 mca que não é explicada pelo atrito. Isso prova que há um vazamento significativo entre os dois pontos, pois a água está sendo “puxada” para fora com mais força do que o consumo registrado.

2. A Confirmação: O Ruído que Entrega o Vazamento

Agora que o cálculo provou que o vazamento existe naquele trecho de 500 m, como não sair cavando o asfalto inteiro? Usamos a Geofonia e a Correlação Acústica.

Como o som se comporta: Quando a água sai sob pressão por um furo, ela gera uma vibração (ruído) que viaja pela parede do tubo e pela própria água.

• Tubos metálicos: São ótimos condutores; o som viaja longe (até 500 m).
• Tubos de plástico (PVC/PEAD): São “moles” e abafam o som; o ruído morre rápido (viagem curta, cerca de 50 m a 100 m).

O Correlador Acústico (A precisão):

O técnico coloca dois sensores em pontos de acesso (como hidrantes ou válvulas) que delimitam o trecho suspeito.

• Os sensores “ouvem” o ruído e enviam o sinal via rádio para uma central.
• A central calcula a Diferença de Tempo (Dt) que o som levou para chegar no Sensor A vs. Sensor B.
• Sabendo a velocidade do som no material (PVC aprox. 400 m/s) e a distância entre os sensores (L), a máquina calcula a distância exata (d) do vazamento:

O Geofone (O “tiro” final):

Com a distância aproximada dada pelo correlador, o técnico usa o Geofone de Solo (um estetoscópio eletrônico de alta sensibilidade). Ele caminha sobre o traçado do tubo. Onde o ruído for mais intenso e “agudo”, é o ponto exato da quebra. É ali que a retroescavadeira deve entrar.

Por que usar os dois?

Se você usar só o Geofone, vai perder horas ouvindo ruídos de trânsito ou de torneiras abertas. Se usar só o cálculo e o Clamp-on, você sabe que há um problema, mas não sabe onde cavar.

Dados (Clamp-on) + Física (Acústica) = Eficiência Hídrica.

Conclusão: Relatório de Eficiência Hídrica

Para convencer uma diretoria a investir em tecnologia (como o medidor clamp-on e geofones), você precisa parar de falar em “litros por segundo” e começar a falar em “dinheiro recuperado”.

Um bom Relatório de Pré-localização e Eficiência deve ser curto, visual e focado no ROI (Retorno sobre o Investimento).

📊 Relatório de Intervenção e Eficiência Hídrica

1. Resumo do Diagnóstico (O Problema)

• Vazão Mínima Noturna (VMN) Inicial: 18,5 m³/h (Medido via Clamp-on).
• Vazão de Consumo Esperada: 4,2 m³/h.
• Volume de Perda Suspeito: 14,3 m³/h (Perda Real de 77% do volume noturno).

2. Ação Técnica e Localização

• Método: Monitoramento de Vazão (Clamp-on) + Correlação Acústica.
• Resultado: Identificado vazamento oculto em rede de ferro fundido DN 150 sob o asfalto, sem afloramento (invisível na superfície).
• Status: Reparo executado.

3. Impacto Financeiro 💰

Indicador	Antes do Reparo	Após o Reparo	Ganho Real
Vazão Noturna (m³/h)	18,5	6,1	12,4 m³/h
Perda Mensal (m³)	13.320	4.392	8.928 m³ economizados
Custo de Produção (R$)*	R$ 26.640	R$ 8.784	R$ 17.856 / mês

*Assumindo um custo de produção (energia + química) de R$ 2,00/m³.

4. Retorno sobre o Investimento (Payback)

• Custo da Equipe + Equipamentos (Diária): R$ 2.500,00.
• Economia Gerada no 1º Mês: R$ 17.856,00.
• Tempo de Payback: 4,2 dias.

Conclusão: O investimento na pesquisa com clamp-on e geofonia se pagou em menos de uma semana de operação neste setor.

Dicas para o “Toque Final” no Relatório:

• Gráfico de “Antes e Depois”: Mostre a curva de vazão do clamp-on caindo drasticamente após o fechamento do buraco. Diretores amam linhas que descem quando o assunto é custo.
• Foto do Vazamento: Coloque uma foto do tubo quebrado sendo consertado. Isso materializa o dado técnico.
• Extrapolação Anual: Diga quanto a empresa deixará de perder em 12 meses. No exemplo acima, seriam R$ 214.272,00. É esse número que aprova orçamentos para novos kits de medição.
